電氣接點在線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。
支持Web訪問和安卓APP。
目前無線溫度傳感器有三款：
b. CT 感應取電無線溫度傳感器
安裝于斷路器觸頭、母排、電纜搭接點等大電流處，采集溫度量并通過無線方式傳輸的傳感器。
目前無線溫度傳感器有兩款：
c. 聲表面波無線溫度傳感器
安裝于戶內外電纜接頭、刀閘、斷路器動靜觸頭等處，采集溫度量并通過無線方式傳輸的傳感器。
目前無線溫度傳感器有四款：
d. 有線溫度傳感器
安裝于高中壓柜接點、變壓器或者電機繞組的測溫，采集溫度量并通過有線方式傳輸的傳感器。

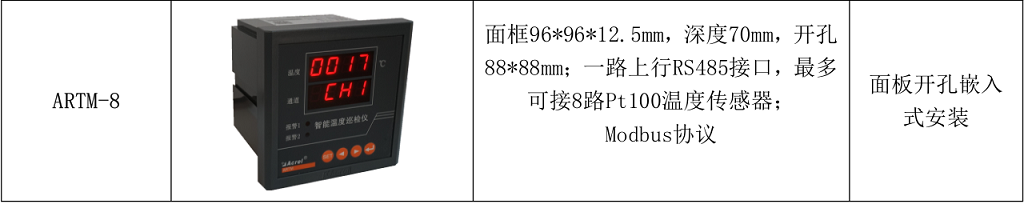

目前有線測溫傳感器是Pt100：
2）接收/顯示單元
a. 接收單元
b. 顯示單元
1）高低壓柜內電氣接點無線測溫（單柜就地顯示）

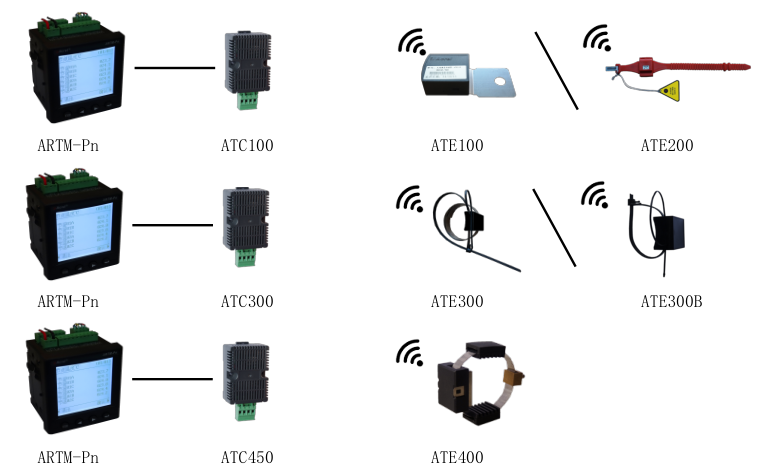

a. 配置方案
b. 安裝實例
2）高低壓柜內電氣接點無線測溫帶操顯功能（單柜就地顯示）
a. 配置方案
b. 安裝實例
3）高低壓柜內電氣接點無線測溫（不需要就地顯示）
a. 配置方案
a.1 單柜式（ATC200）
說明：ATC200 無線溫度收發器最多可連接 12（最多 18）路有源無線溫度傳感器， ATE100（螺栓式安裝，主要用于電纜/銅排等螺絲固定的搭接點）和 ATE200（表帶式，主要用于斷路器觸頭等接點捆綁安裝，因安裝較 ATE100 更方便，電纜/銅排等搭接點也常選用）。僅限于接收同一臺開關柜內有源無線溫度傳感器溫度信號，如柜內無線溫度傳感器數量大于 12 點，需配置多個收發器。）
a.2 集中式（ATC400）
說明：ATC400 無線溫度收發器最多可連接 240 路無線溫度傳感器 ATE300/300B（捆綁式安裝），可接收多臺柜內的無線溫度傳感器溫度信號。
a.3 集中式（ATC450-modbus）
說明：ATC450-modbus 無線溫度收發器最多可連接 60 路無線溫度傳感器 ATE400（合金片固定安裝），可接收多臺柜內的無線溫度傳感器溫度信號。
b. 安裝實例
4）高低壓柜內電氣接點無線測溫（集中就地顯示）
a. 觸摸屏搭配 ATC200
說明：觸摸屏通過 RS485 總線連接多個ATC200 實現開關柜溫度集中顯示，每個觸摸屏最多可接 20只 ATC200，每個 ATC200 最多可接 12 只有源無線溫度傳感器。
b. 觸摸屏搭配 ATC400
說明：觸摸屏通過 RS485 接口連接一只 ATC400 實現開關柜溫度集中顯示，一只個 ATC400 最多可接收 240只無線溫度傳感器 ATE300/300B。
c. 觸摸屏搭配 ATC450-modbus
說明：觸摸屏通過 RS485 接口連接一只 ATC450-modbus 實現開關柜溫度集中顯示，一只個 ATC450-modbus最多可接收 240 只無線溫度傳感器 ATE400。
d. 安裝實例
